Власне конструкторське бюро
Проєктування прес‑форм
Розробляємо конструкції прес-форм для лиття пластмас, прямого пресування та інших виробничих технологій. Від аналізу вашого виробу до 3D-моделі, узгоджених технічних рішень і документації для виготовлення оснащення.
Понад 20 років
Досвіду в інструментальному виробництві
CAD / CAM / CAE
3D-моделі та конструкторська підготовка
Власне виробництво
Враховуємо виготовлення, складання й експлуатацію
Напрями проєктування
Конструкцію оснащення визначають технологія, матеріал виробу та обладнання, на якому працюватиме прес-форма.
Лиття пластмас під тиском
Одногніздові й багатогніздові конструкції, гарячоканальні та холодноканальні системи. Опрацьовуємо роз’єм, охолодження, виштовхування, бокові повзуни й гідроциліндри відповідно до завдання.
Лиття пластмасДвокомпонентні прес-форми (2K)
Розробляємо конструкції для виробів із двох компонентів. Враховуємо послідовність їх формування, геометрію деталі та особливості ливарного обладнання.
Пряме пресування
Оснащення для реактопластів, композиційних матеріалів і гуми. Враховуємо температуру, зусилля пресування, спосіб завантаження матеріалу та вилучення виробу.
Пряме пресуванняMIM-технологія
Прес-форми для лиття металопорошкових композицій під тиском. Враховуємо геометрію деталі, властивості матеріалу та технологічну усадку під час подальшого дебайдингу й спікання.
Виробництво за MIM-технологієюЛиття алюмінію
Розглядаємо проєктування за технічним завданням. Конструктивні рішення визначаємо з урахуванням технології лиття, параметрів обладнання та вимог до готових деталей.
Що опрацьовує конструкторське бюро
Пов’язуємо вимоги до виробу з конструкцією, яку можна виготовити, скласти й обслуговувати.
Аналіз технологічності виробу
Вивчаємо 3D-модель і креслення деталі. Визначаємо особливості геометрії, які впливають на прес-форму, та за потреби пропонуємо зміни для покращення технологічності.
- Товщини стінок і переходи
- Ливарні ухили
- Піднутрення та роз’єм
- Точність і вимоги до поверхні
- Матеріал і планова серійність
- Параметри виробничого обладнання
Конструктивна схема
Визначаємо розташування гнізд, площини роз’єму, подачу матеріалу, виштовхування, рухомі елементи та напрямні. Опрацьовуємо охолодження або температурне регулювання відповідно до технології.

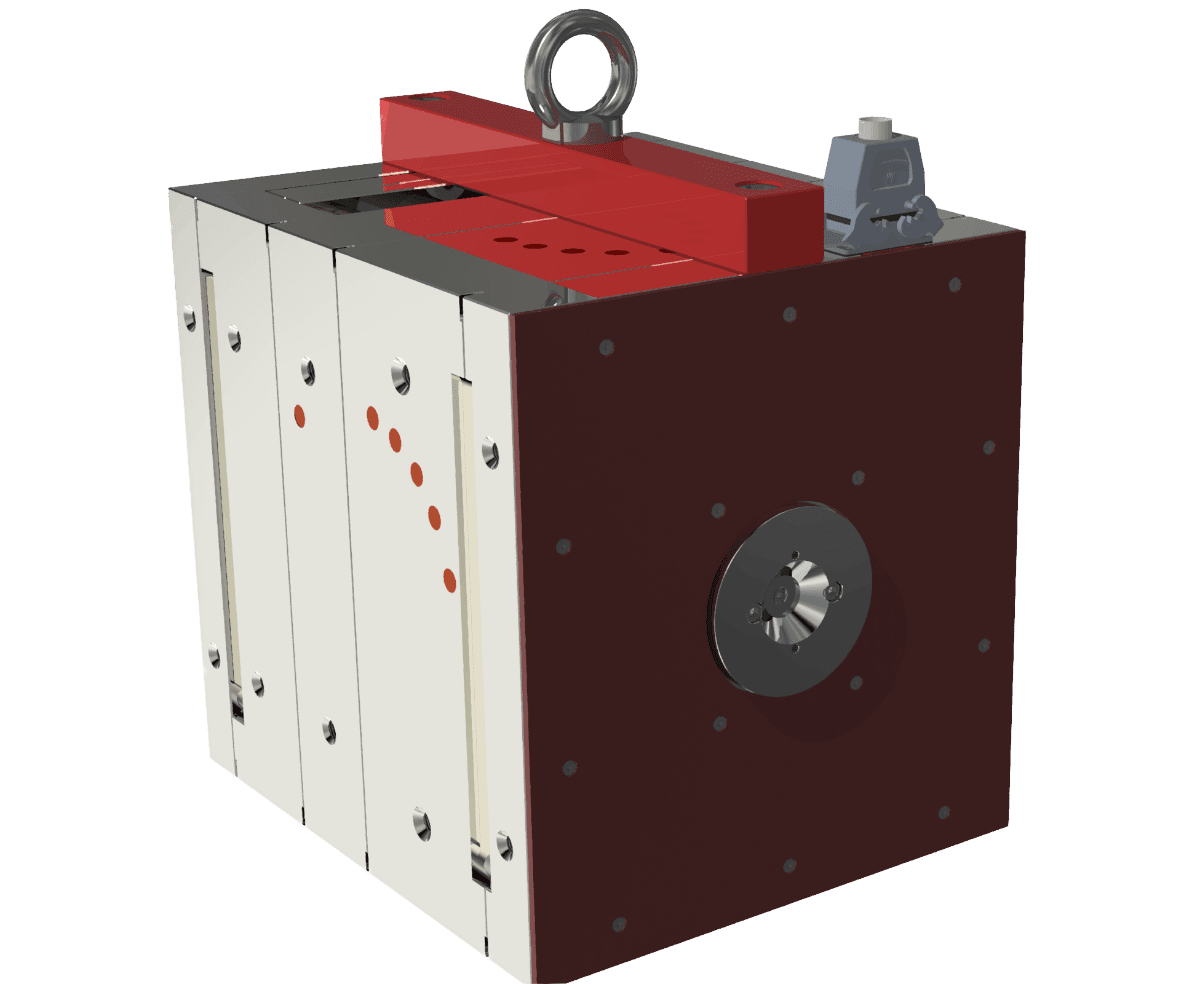

3D-модель прес-форми
Розробляємо тривимірну збірку для перевірки компонування та взаємодії вузлів. Модель допомагає погодити конструкцію до підготовки робочої документації.
Стандартні та покупні компоненти
Підбираємо напрямні, вузли виштовхування, компоненти ливникових систем і механізми з урахуванням конструкції та умов роботи оснащення.
Конструкторська документація
Готуємо складальні креслення, деталювання та специфікації. Склад і формати документації узгоджуємо відповідно до вимог проєкту.
Результат проєктування
Опрацьована конструкція прес-форми для узгодженого наступного етапу — виготовлення або технологічної підготовки. До складу робіт можуть входити:
3D-модель прес-форми
Тривимірна збірка з основними вузлами, механізмами та елементами оснащення.
Складальне креслення
Конструкція прес-форми та взаємне розташування її складових.
Креслення деталей
Документація для виготовлення окремих елементів оснащення.
Специфікація
Перелік деталей, складальних одиниць, стандартних виробів і покупних компонентів.
Узгоджені технічні рішення
Рішення, погоджені із замовником у межах технічного завдання.
Точний склад результатів робіт, формати файлів та умови передачі документації визначаються технічним завданням і договором.
П’ять етапів до готової конструкції
Погоджуємо ключові рішення послідовно, перш ніж переходити до деталювання та виготовлення.
Аналіз технічного завдання
Отримуємо модель, креслення або дані про виріб. Уточнюємо матеріал, серійність, вимоги до деталі та параметри обладнання.
Результат: Визначені вимоги до прес-форми.
Операційний ескіз
Опрацьовуємо початкові рішення й рекомендації щодо геометрії виробу. Узгоджуємо операційний ескіз із замовником.
Результат: Погоджена основа для розроблення конструкції.
Конструкція та 3D-модель
Розробляємо компонування, механізми та необхідні системи прес-форми. Готуємо тривимірну модель і складальне креслення.
Результат: 3D-збірка та складальне креслення.
Узгодження із замовником
Надаємо передбачені проєктом матеріали, обговорюємо технічні рішення та вносимо необхідні коригування.
Результат: Затверджена конструкція прес-форми.
Робоча документація
Виконуємо деталювання, готуємо креслення, специфікації та перелік покупних компонентів для виготовлення.
Результат: Узгоджений комплект конструкторської документації.
Від прес-форми до деталі
Приклади конструкторських розробок для деталей різної геометрії. Оберіть проєкт, щоб розглянути прес-форму та готовий виріб.
Потягніть убік, щоб повернути

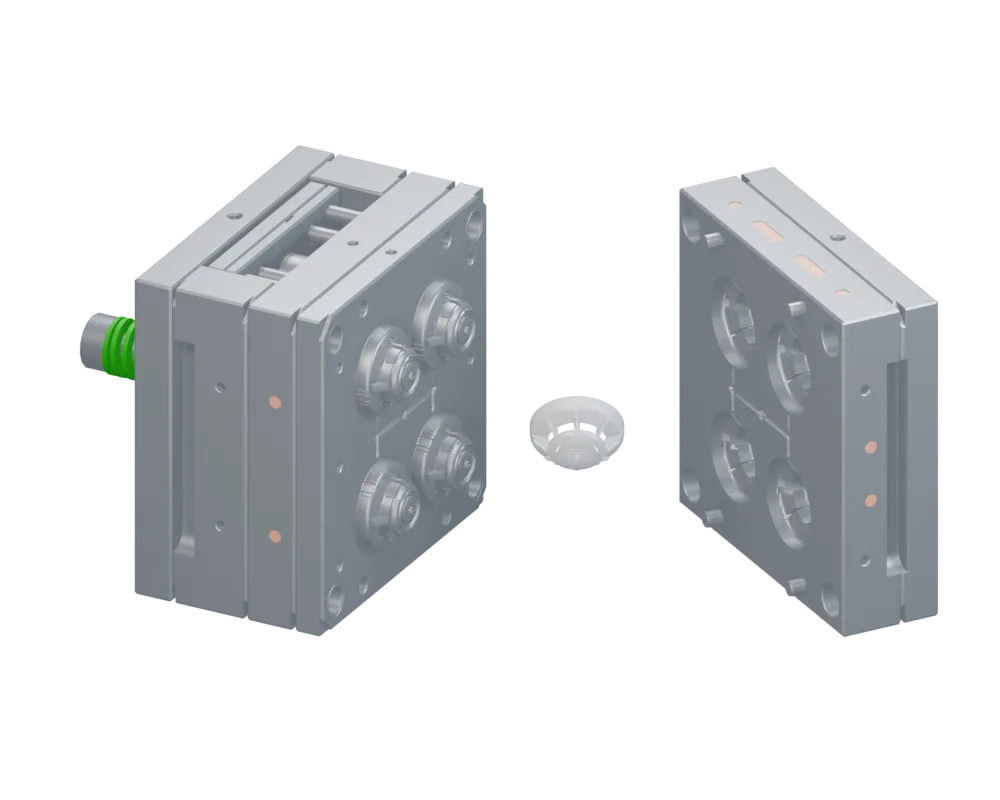

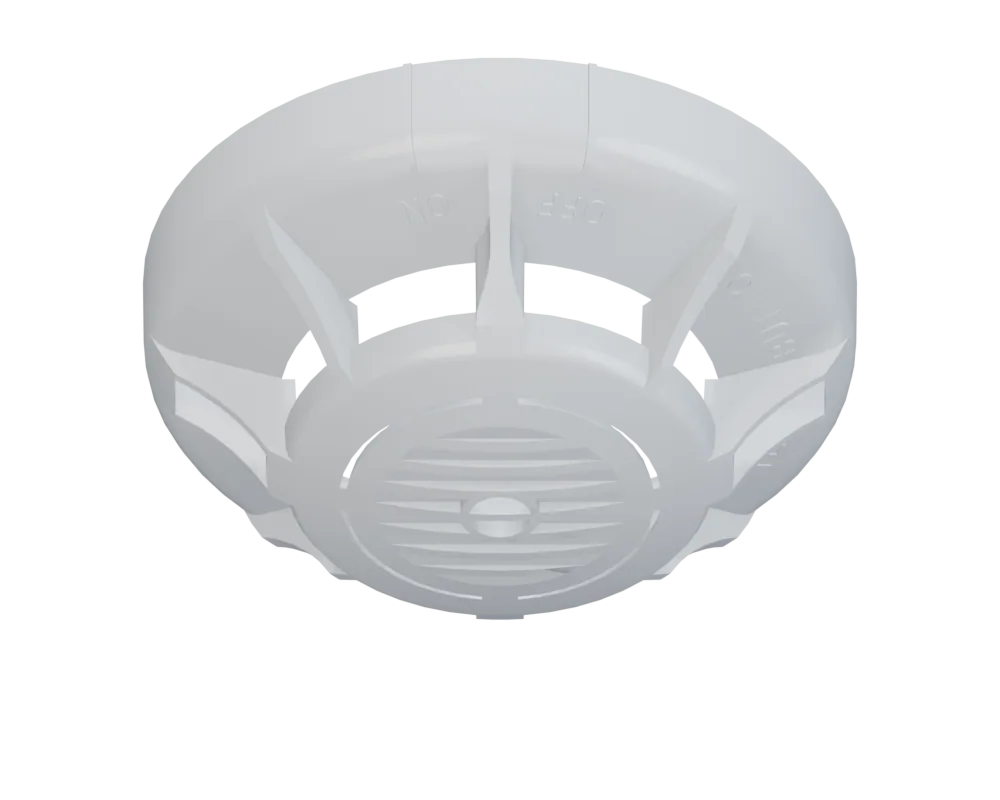

Прес-форма для кришки димової камери пожежного сповіщувача
Чотиригніздна прес-форма для тонкостінної деталі з ABS зі складною внутрішньою геометрією.
Конструкція від геометрії деталі
Формувальні поверхні прес-форми повторюють ребра, отвори та внутрішній контур кришки, тому конструкцію розробляли від моделі самої деталі.
Чотири гнізда
Гнізда розташовані симетрично, щоб подача матеріалу та умови формування були однаковими для всіх деталей.
Виймання тонкостінної деталі
Ухили, роз’єм і розташування формувальних вставок підбирали так, щоб деталь із тонкими ребрами виймалася з форми без пошкоджень.
Від проєктування до виготовлення
Власне конструкторське бюро працює у зв’язці з інструментальним виробництвом. Це допомагає врахувати обробку, складання та подальшу експлуатацію ще під час розроблення.
Практичний досвід виробництва
Враховуємо можливості фрезерної, токарної, електроерозійної та шліфувальної обробки деталей прес-форми.
Погодження до виготовлення
Основні конструктивні рішення узгоджуємо із замовником перед переходом до виробництва оснащення.
Можливість повного циклу
За потреби виконуємо виготовлення, складання й налагодження прес-форми. Можливість випробування на власному обладнанні визначаємо відповідно до проєкту.
Поширені запитання
Які дані потрібні для проєктування?
Бажано надати 3D-модель або креслення виробу, матеріал, планову серійність, технічні вимоги та характеристики обладнання. Відсутні дані можна уточнити під час технічного опрацювання.
Чи можна почати, якщо є лише зразок виробу?
Можливість роботи за зразком визначаємо індивідуально. Перед проєктуванням потрібно отримати достатню інформацію про геометрію, матеріал і технічні вимоги до виробу.
Чи враховуєте обладнання замовника?
Так. Враховуємо характеристики ливарної або пресової машини, що впливають на конструкцію, компонування та сумісність оснащення.
Чи можна замовити проєктування разом із виготовленням?
Так. Власне інструментальне виробництво дозволяє виконати комплекс робіт від конструкторської розробки до виготовлення оснащення. Умови налагодження та випробування погоджуємо відповідно до проєкту.
Яку документацію отримує замовник?
До складу робіт можуть входити 3D-модель, складальне креслення, креслення деталей і специфікації. Точний склад, формати файлів та умови передачі визначаємо за технічним завданням і договором.
Від чого залежить вартість проєктування?
Від типу прес-форми, складності виробу, кількості гнізд, рухомих механізмів, особливостей технології та обсягу документації. Розрахунок виконуємо після аналізу вихідних даних.
Обговоримо проєкт вашої прес-форми
Надішліть 3D-модель, креслення або технічне завдання для попереднього розгляду та розрахунку. Наші спеціалісти зв’яжуться з вами для уточнення технічних деталей.
Що допоможе опрацювати запит
- Призначення та вимоги до виробу
- Матеріал деталі
- Планова серійність або обсяг виробництва
- Технологія виготовлення
- Характеристики обладнання, якщо відомі
- 3D-модель, креслення або технічне завдання
